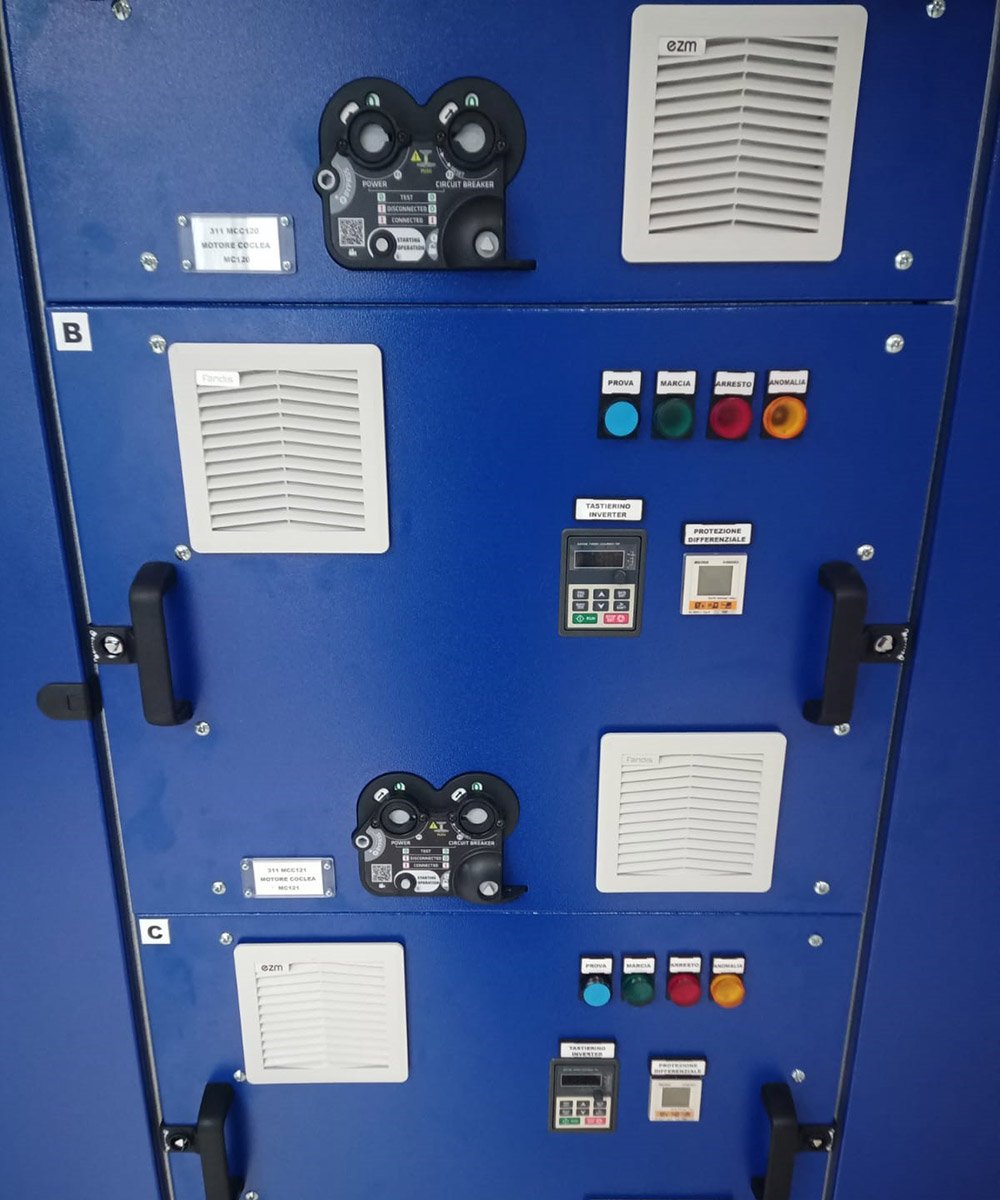

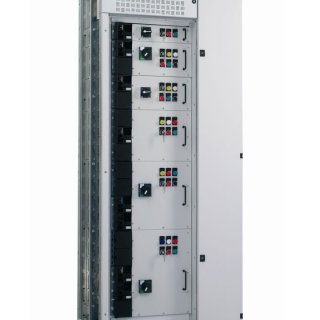

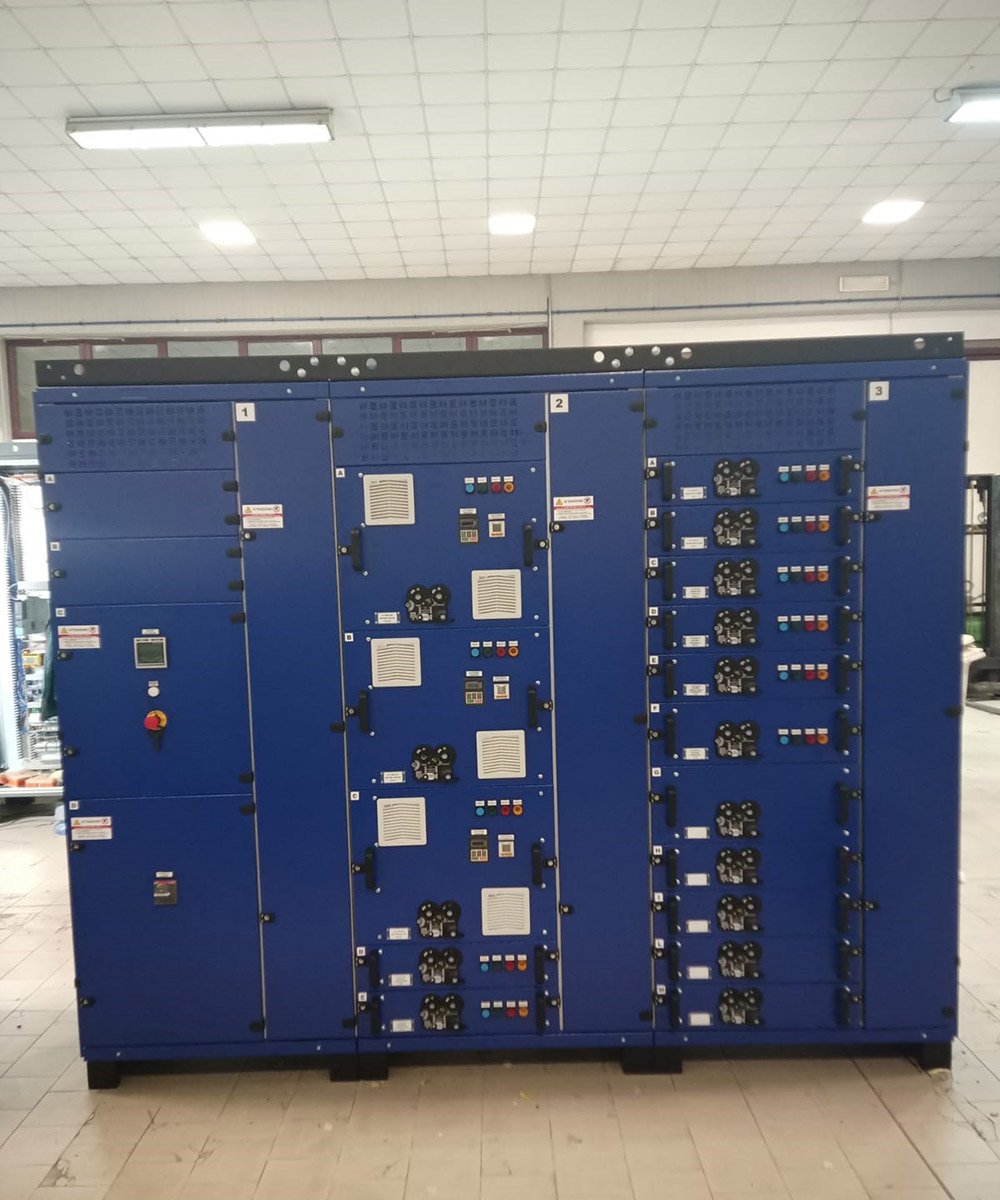

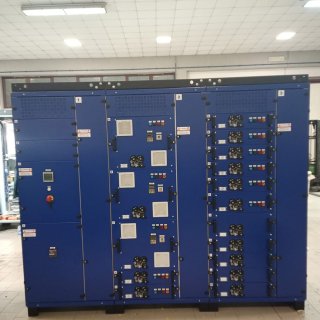

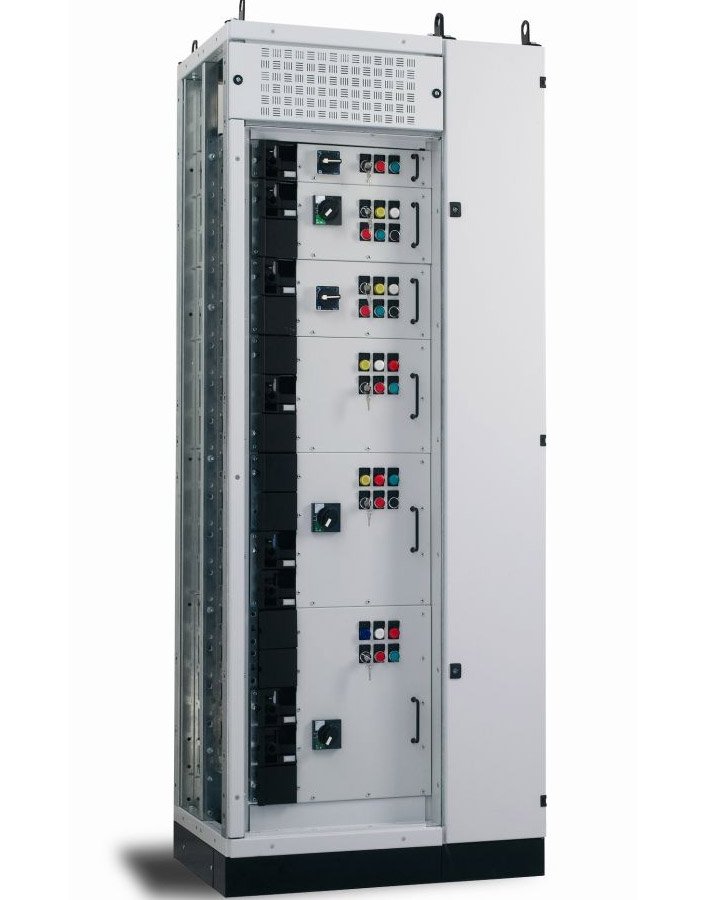

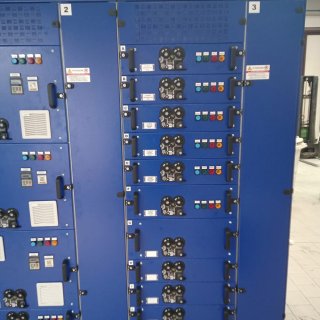

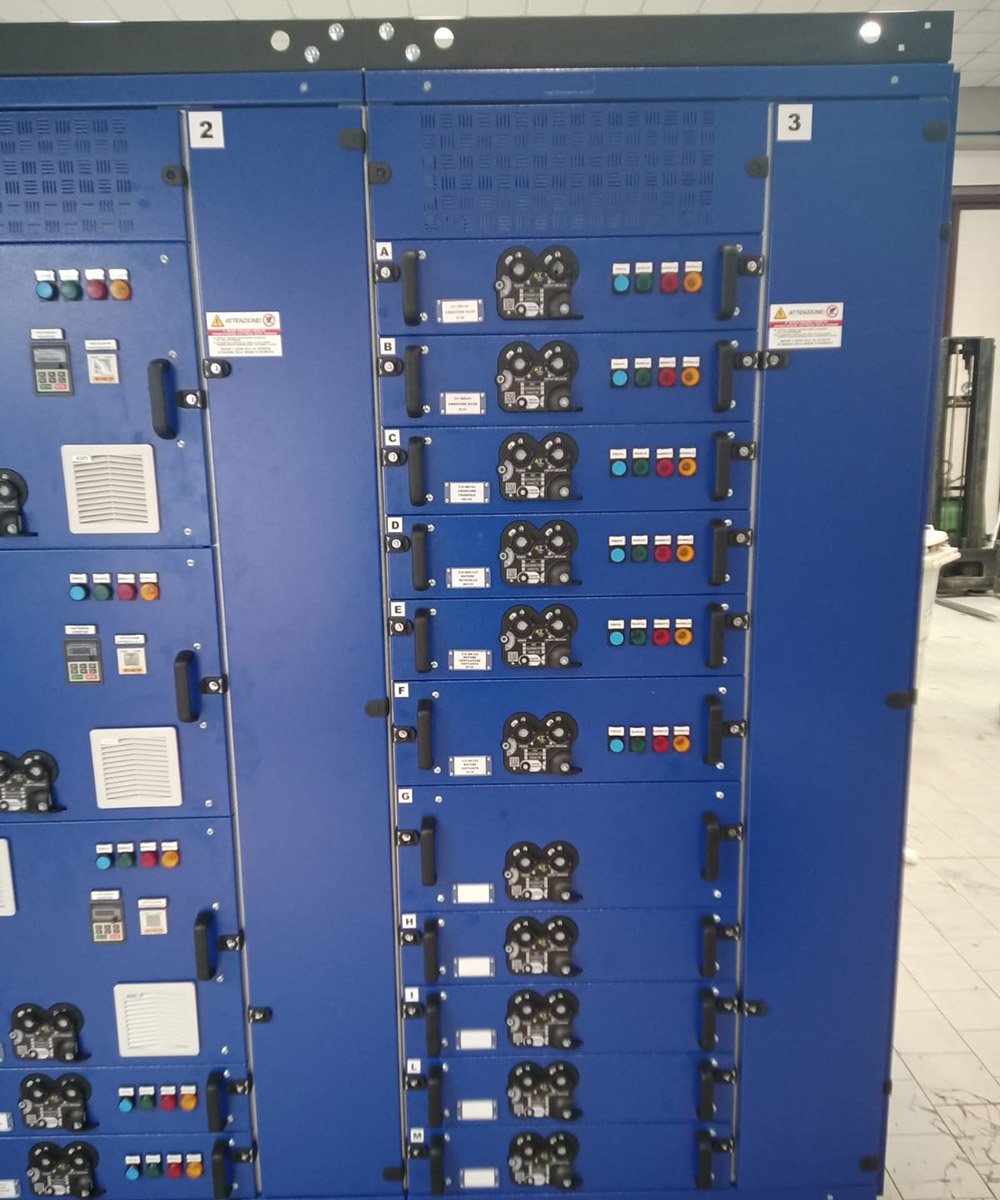

Motor Control Center a cassetti estraibili

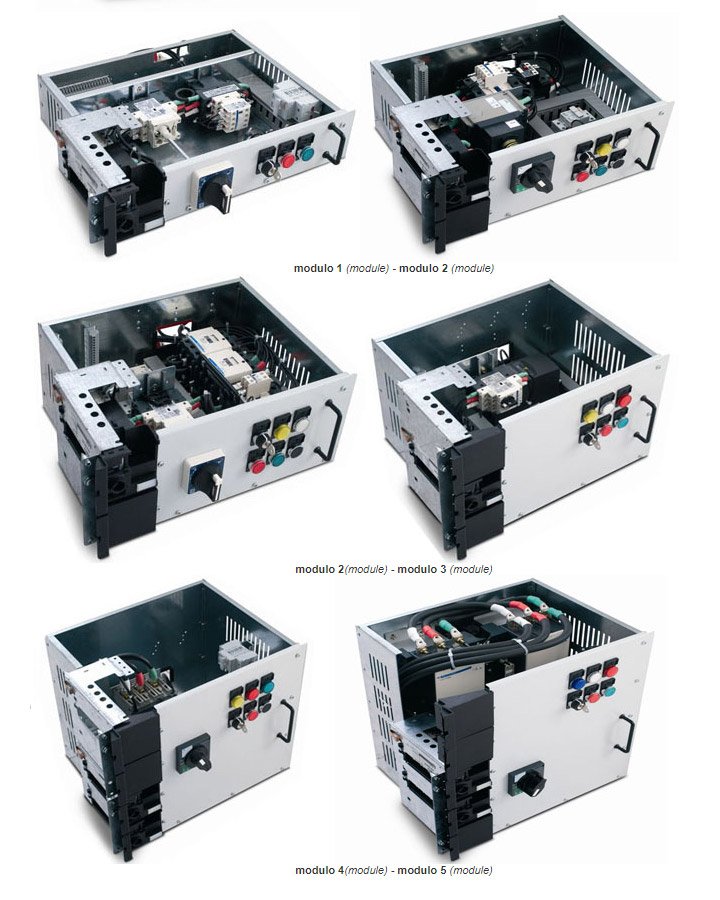

PRESENTAZIONE:

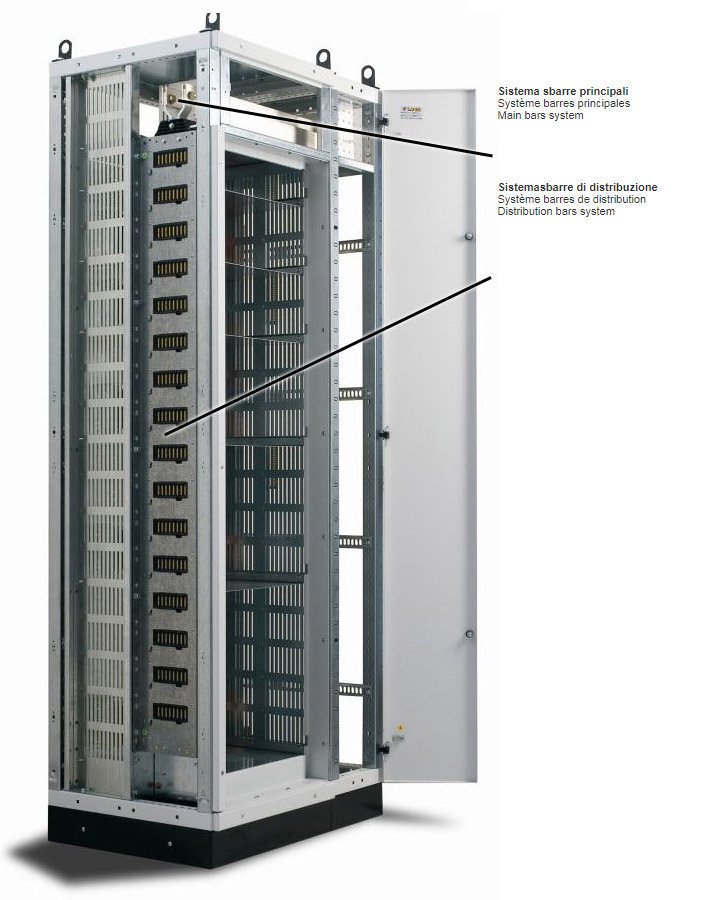

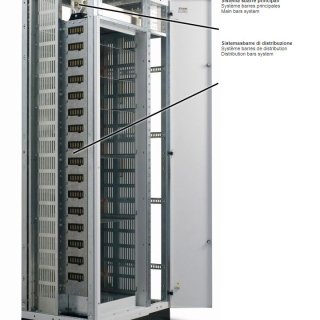

I quadri Motor Control Center tipo "MCC" sono un sistema modulare a cassetti estraibili destinati al comando, al controllo e alla protezione dei motori in bassa tensione.
Grazie alla loro versatilità si adattano facilmente a qualsiasi configurazioni d'impianto, schema elettrico e luogo di installazione.
La completa accessibilità del fronte del quadro ne consente l'istallazione contro parete o la realizzazione della versione doppio fronte con conseguente ottimizzazione degli spazi.

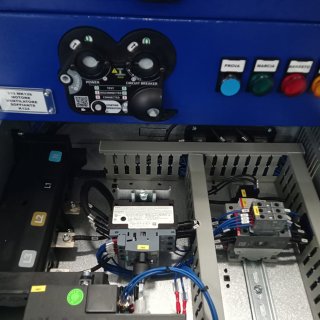

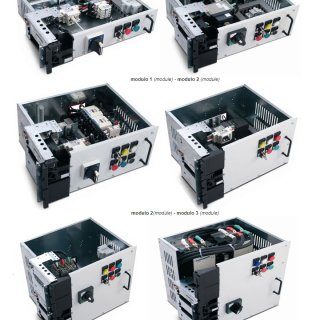

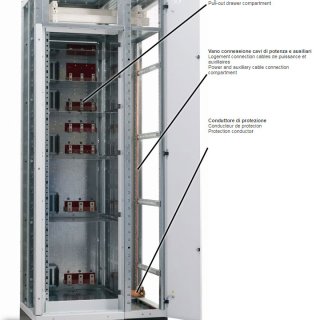

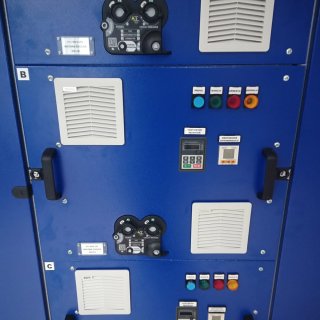

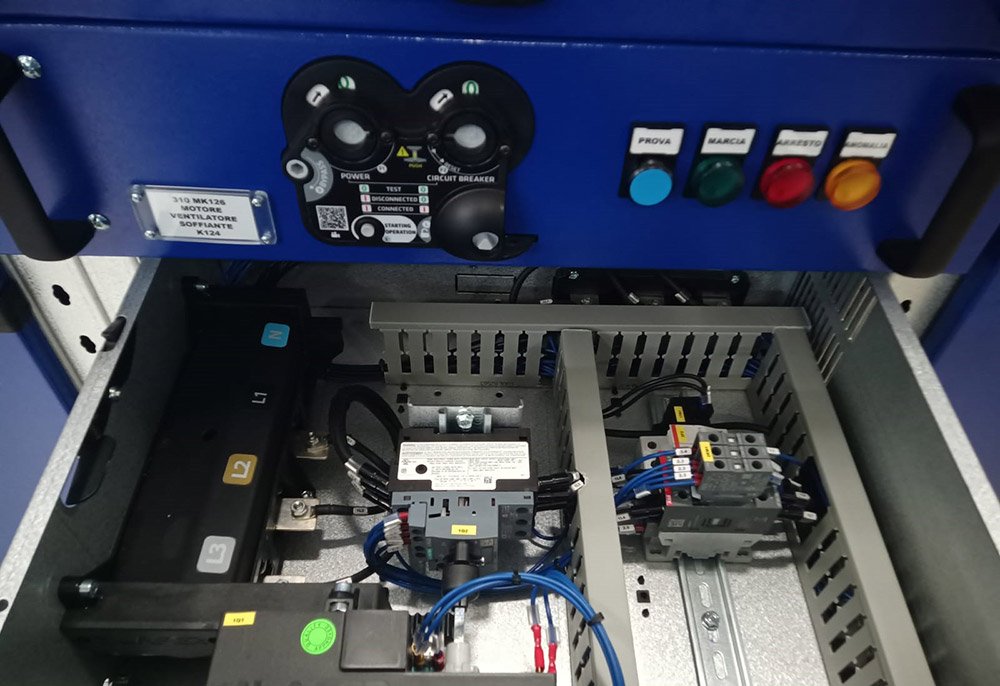

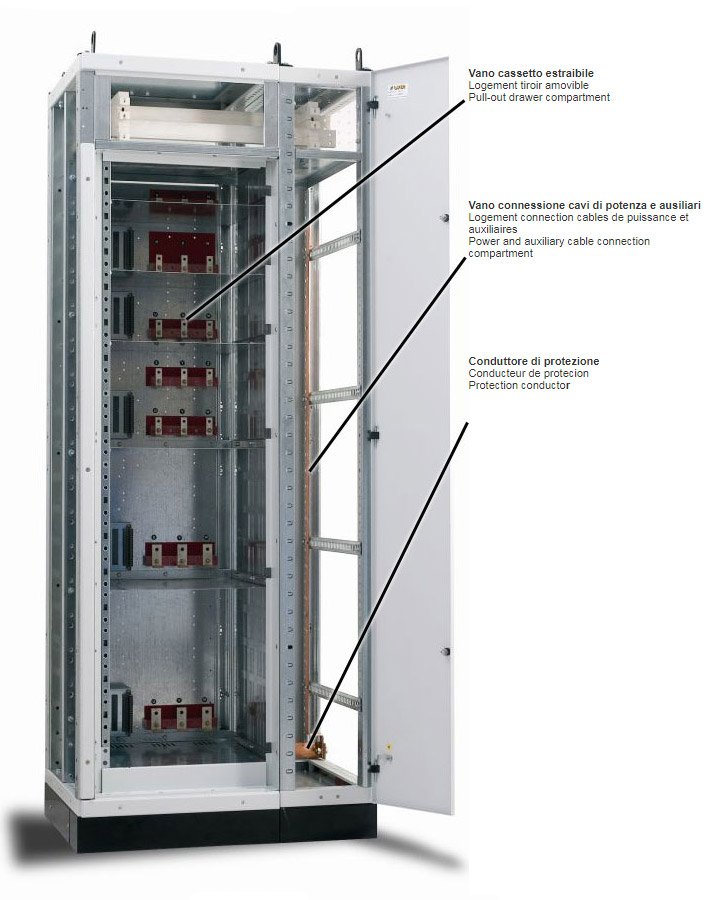

Le operazioni di inserzione ed estrazione dei cassetti estraibili e l'accessibiità al vano cavi in entrata e uscita si possono effettuare dal fronte, senza nessun pericolo di contatto con eventuali parti in tensione.
NORME:
Il quadro MCC è stato progettato e costruito in conformità alle norme nazionali e internazionali:
- CEI EN 60439-1: apparecchiature assiemate di protezione e di manovra per bassa tensione (QUADRI BT);
- E l'equivalente norma internazionale IEC 60439-1
PROVE:
Prove di tipo
I quadri MCC sono stati sottoposti alle prove di tipo previste dalle norme.
Prove individuali
Tutti i quadri vengono sottoposti alle prove individuali previste dalle norme, quali:
- Controllo delle apparecchiature, compreso il controllo del cablaggio e, se necessario, una prova di funzionamento elettrico;
- Prova dielettrica;
- Verifica dei mezzi di protezione e della continuità elettrica del circuito di protezione;
- Verifica della resistenza d'isolamento.
UTILIZZAZIONE:
Grazie alla loro concezione modulare semplice e robusta, trovano impiego in impianti per centrali, impianti industriali, impianti di bordo e ovunque siano richieste:
- Sicurezza del personale;
- Flessibilità e continuità di servizio;
- Affidabilità;
- Rapidità nelle operazioni d'utilizzo e manutenzione;
- Facilità d'istallazione e collegamento;
- Necessità d'ampliamenti e modifiche.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
